В одній із статей ми розповіли про комплекти для посадки картоплі. Щоб прочитати її, переходьте за посиланням. У цій статті ми продовжимо розповідь про картоплесаджалки, тепер про бункерні. Для початку давайте розглянемо загальні для цієї групи виробів особливості конструкції та принцип дії, а потім відмінності моделей одна від одної. Це допоможе вам купити картоплесаджалку потрібної моделі.

Конструкція та принцип дії бункерних картоплесаджалок

Основний вузол - бункер із шахтою. У шахті розташовується механізм посадки. Перенесення бульб з бункера в борозну здійснюється стрічкою або ланцюгом із кошиками. Для нарізування борозни застосовується сошник. Борозну засипають дискові підсапки. Механізм посадки приводиться в дію від опорних коліс-ґрунтозачепів через ланцюгову передачу. Використання системи зірочок у передачі дозволяє змінювати крок посадки в ряду, він може бути 200 та 250 мм. Усі саджалки забезпечують глибину посадки 50-100 мм. Рекомендований діаметр картоплі – 40 мм. На весь модельний ряд картоплесаджалок може бути встановлений бункер із дозатором сухих гранульованих добрив (наприклад, суперфосфату).

Класифікація бункерних картоплесаджалок

Ми випускаємо картоплесаджалки, які можуть приводитися в дію такими тяговими агрегатами:

• мотоблоки та мототрактори, виготовлені за допомогою КІТ-набору;

• мінітрактори з триточковою навісною системою та заводські мототрактори з гідравлікою.

За цією ознакою ми розділимо саджалки на дві групи.

Картоплесаджалки для мотоблоків та мототракторів

Потужність мотоблоку має бути не менше 6 к. с. Причіпний вузол на саджалці змінний, на вибір, для мотоблоків з повітряним або водяним охолодженням двигуна. Місткість бункера для картоплі - 20 л. Ширина колії сажалки - 550, 650 мм. Діаметр опорних коліс-ґрунтозачепів, по шипах, - 340 мм.

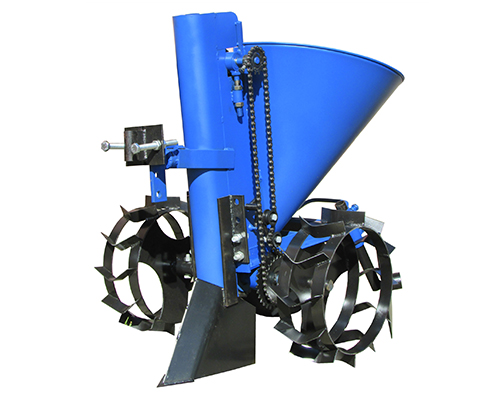

Базова модель в лінійці — Картоплесаджалка однорядна ланцюгова до мотоблоку та мототрактора. КС-3. Модель із БДУ має артикул КС-8.

По суті це однакові вироби, тільки КС-8 укомплектована БДУ.

У шахті розташовані опорні зірочки з ланцюгом та кошиками. У механізмі посадки використовується ланцюг типу «мураха», на ньому встановлено 12 кошиків діаметром 50 мм.

Підгортачі діаметром 275 мм, товщина 2 мм, кожен встановлений на пару 202 підшипників.

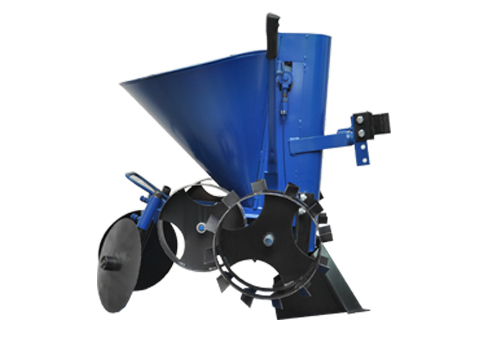

Наступна модель — Картоплесаджалка однорядна стрічкова до мотоблоку та мототрактора. КС-4.

Відмінність цієї саджалки від попередніх у тому, що використовується не ланцюг, а стрічка із кошиками. Також сажалку відрізняє наявність додаткових транспортних коліс, які опускаються та піднімаються за допомогою спеціального важеля. Колеса необхідні для полегшення розворотів.

Картоплесаджалки для мото- та мінітрактора

Головна відмінність цієї групи виробів – збільшений до 60 л. бункер для картоплі. На базі однорядної моделі створено дворядну. Усі вироби можуть укомплектовуватись БДУ. Причіпний вузол на дворядних моделях може бути одноточковим або триточковим. Ширина міжрядь у дворядних моделей фіксована - 600 мм. Діаметр опорних коліс-ґрунтозачепів - 390 мм. Дозуючий пристрій заснований на ланцюговій передачі, що добре зарекомендувала себе в наших попередніх розробках, в якій кошики під картоплю кріпляться до ланцюга. Ланцюг має 104 ланки, встановлено 13 кошиків діаметром 50 мм.

Тепер розглянемо модельний ряд.

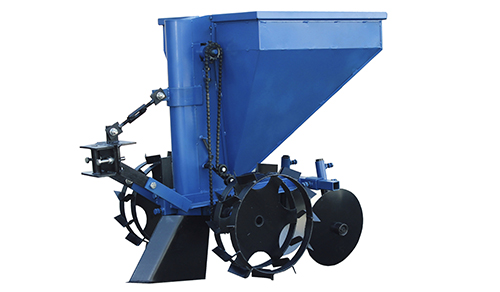

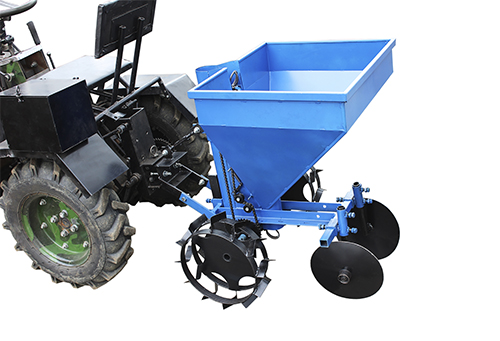

1. Картоплесаджалка однорядна до мототрактора КС-10 (модель з БДУ має артикул КС-13). Картоплесаджалка може агрегатуватися як із заводськими мототракторами, так і з мототракторами, виготовленими на базі КІТ-набору.

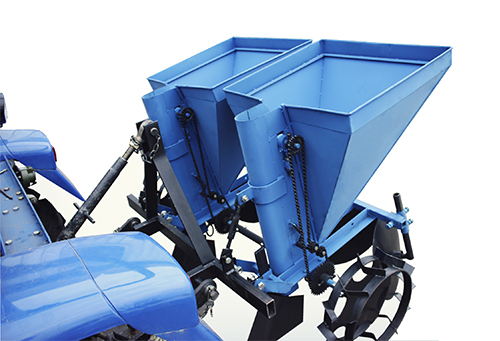

2. Картоплесаджалка дворядна до мототрактора КС-11 (модель з БДУ - КС-14). КС-11/14 може агрегатуватися з мототракторами з гідравлікою, оснащеними одноточковим причіпним пристроєм.

3. Картоплесаджалка дворядна до мінітрактора, 3-точкове причіпне КС-12 (модель з БДУ - КС-15).

Картоплесаджалка КС-12/15 розроблена для мінітракторів, оснащених триточковим причіпним пристроєм. В основі причіпного вузла встановлені універсальні двосторонні пальці Ø22 мм та Ø27 мм. У верхній точці кріплення є по два отвори Ø22,5 мм та Ø 27 мм.

Можливе встановлення сидіння для оператора на спеціальні кронштейни.

Висновок. У статті ми перерахували та описали всі моделі. На підставі викладеної інформації уважний читач зможе вибрати та купити картоплесаджалку, що відповідає поставленим завданням та з потрібними характеристиками.
