Часникова копалка до мінітрактора ЧК-2

Тема вирощування часнику останні кілька років стала дуже актуальною у нашій країні. Раніше ми описували техніку для його посадки та обробки, а сьогодні настав час обговорити варіанти прибирання.

Наше підприємство «ПП Крючков» виробляє два види часникових копалок:

для мотоблоків та мототракторів з одноточковим причіпним вузлом;
для мінітракторів та тракторів, які оснащені триточковою навісною системою.

Саме про другий варіант часникової копалки сьогодні йтиметься.

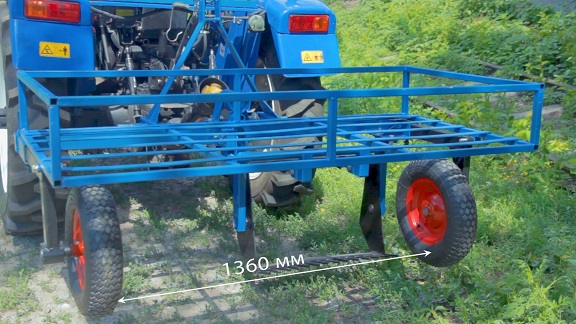

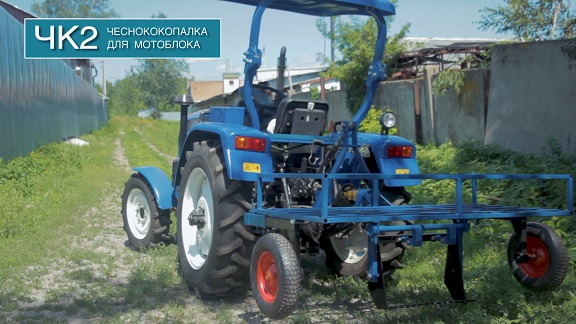

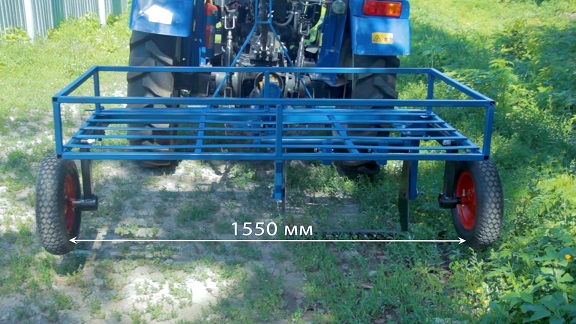

Часникокопалка для мінітрактора (ЧК-2) є рамою, на яку встановлений триточковий причіпний вузол, механізм приводу, активний ніж і відкидний кузов.

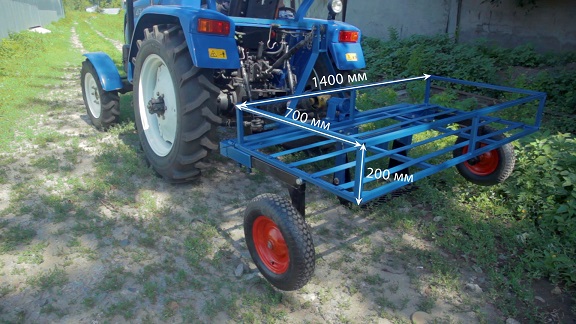

Рама часникокопалки виготовлена із міцного сталевого профілю з перетином 60 х 60 мм. Товщина стінки профіля 4 мм. Ширина рами 1400 мм. На раму встановлено триточковий причіпний вузол, завдяки якому здійснюється агрегатування з мінітрактором. У нижніх точках кріплення цей вузол має двосторонні пальці. Така конструкція забезпечує можливість підключення часникової копалки до тракторів типу Т-25 та Т-40.

Активний ніж приводиться в дію від валу відбору потужності мінітрактора. Кардан передає крутний момент від валу відбору потужності на механізм приводу копалки з ексцентриком (у механізмі приводу використано пару 206 підшипників). У механізмі приводу крутний момент перетворюється на зворотно-поступальний рух за допомогою ексцентрика і шарніра і передається на ніж. Ніж шириною 550 мм дозволяє одночасно підкопувати дві рядки часнику або цибулі, за умови, що ширина міжрядь становить від 300 до 400 мм. Ніж має товщину 5 мм, міцний та надійний, тому що виготовлений з якісної сталі марки 45.
