Як обрати картоплекопач до мотоблока зі зменшувачем ходу і без нього?

У цій статті ми розповімо про те, як правильно вибрати картоплекопач до мотоблока типу «Зірка-105» та «Зірка-135».

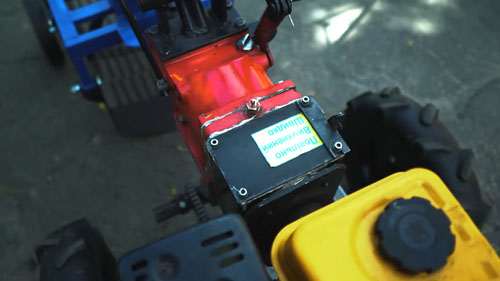

На подібних мотоблоках через високу робочу швидкість часто встановлюють зменшувачі ходу, ланцюговий та шестеренчастий. Різні типи ходозменшувачів, як і їхня відсутність, передбачають застосування різних видів картоплекопачів. При виборі слід враховувати частоту обертання ВВП мотоблока, передавальне відношення редуктора і робочу швидкість. Про вплив цих параметрів на вибір конкретної моделі картоплекопача ми розповімо у цій статті.

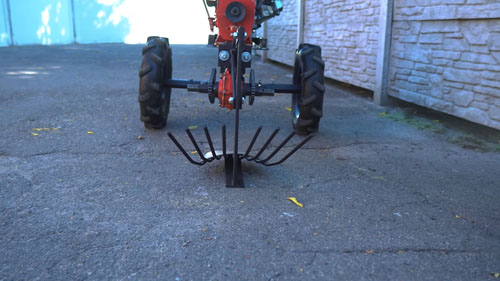

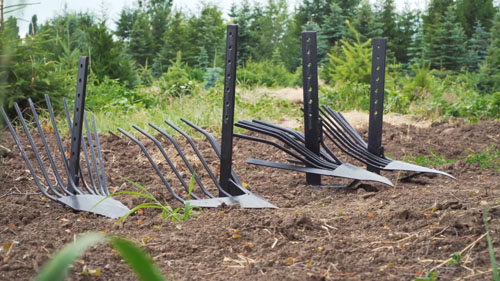

Картоплекопач типу «Лапа»

Також його називають «універсальний» чи «дельфін». Простіше лише ручний інструмент – лопата і вила. Ці моделі картоплекопачів не залежать від наявності чи типу ходозменшувача. Його наявність впливає лише на комфортність роботи. Без ходозменшувача потрібно бігти за мотоблоком, із ним – спокійно йти. Картоплекопач буде працювати і з ремінним, і з шестеренчастим зменшувачем ходу. Якщо вам потрібен простий копач, сміливо купуйте цю модель без прив'язки до типу і факту наявності ходозменшувача. Але майте на увазі, що не вся картопля буде на поверхні.

Далі складніше. Поговоримо про вібраційні картоплекопачі.

Варто сказати, що в даний момент наші механічні картоплекопачі не розраховані на роботу з коробкою передач виробництва «Вейма» з пониженими передачами і шліцевим ВВП. Але це в 2020 році. Далі, за умови більшого розповсюдження таких мотоблоків, ми обов'язково підготовимо спеціальну модель. Також у продажу є ходозменшувачі інших виробників. Якщо у них передавальне відношення інше ніж 2,1, наші картоплекопачі використовувати не вдасться.

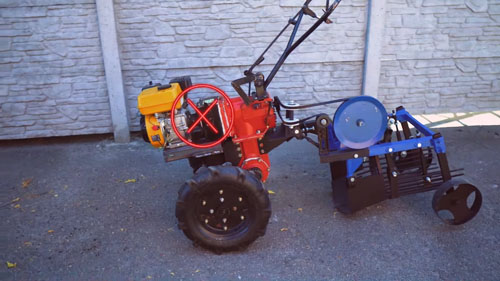

Картоплекопач вібраційний 2-ексцентриковий ZIRKA-105, код КК9

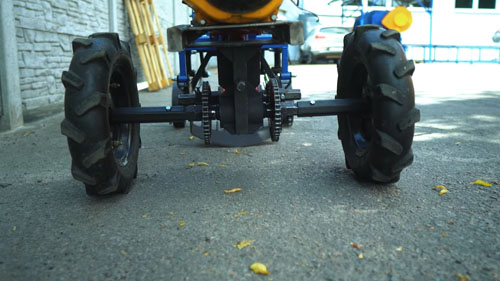

Картоплекопач буде правильно працювати і з мотоблоком без ходозменшувача, і з мотоблоком, оснащеним ланцюговим ходозменшувачем.

Важливо! Модель КК9 не підходить до мотоблоків з шестеренчастим ходозменшувачем. Виникає проблема з недостатньою частотою вібрації.

У свій час вона була єдиним механічним картоплекопачем для мотоблока з двигуном повітряного охолодження.

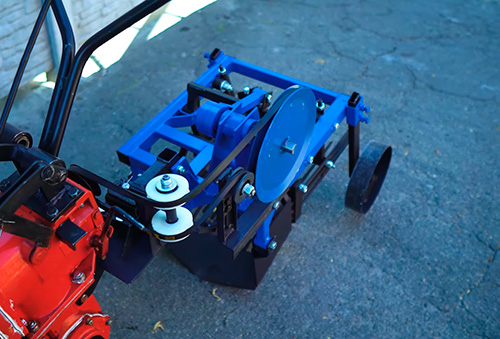

Фактично це звичайний двохексцентриковий картоплекопач, в комплектацію якого включена система поворотних шківів.

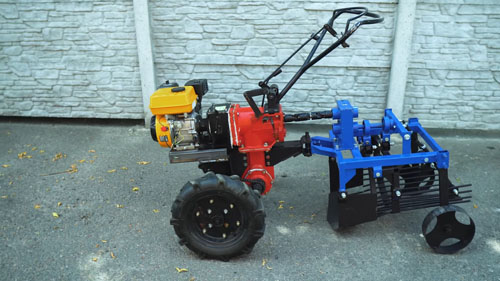

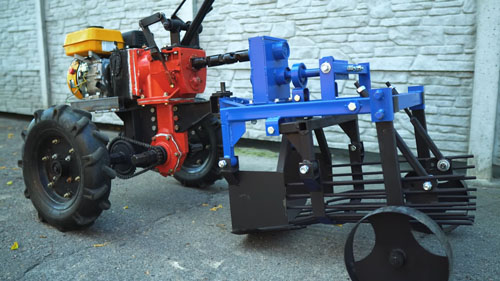

Картоплекопач вібраційний ZIRKA-105 під ВВП, КК17

Область застосування цього копача дуже схожа з моделлю КК9. Він буде коректно працювати з мотоблоком без ходозменшувача. Також можлива робота на мотоблоці, оснащеному ланцюговим ходозменшувачем.

На мотоблоці з шестеренчастим ходозменшувачем вібраційний механізм буде працювати на зниженій частоті та в процесі збирання погано очищатиметься.

Проведемо теоретичні розрахунки, а потім підтвердимо їх реальними замірами робочих параметрів.

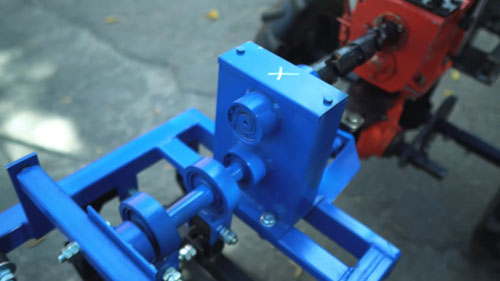

Максимальна частота обертання – 3600 обертів за хвилину. Номінальна частота знаходиться в діапазоні 2500-3000 обертів за хвилину. Конструкція коробки передач цих мотоблоків передбачає пряму передачу обертання від вала двигуна ВВП мотоблока. Значить, частота обертання ВВП в робочому режимі буде 2500-3000 обертів за хвилину. У редуктора копача всередині дві шестерні, на 15 і 69 зубців. Коефіцієнт редукції редуктора копача 69/15 = 4,6.

Вираховуємо частоту вторинного вала: 2500/4,6 = 543 оберти.

Ми здійснювали серію замірів. У процесі ми не домагалися однакового положення важеля газу, тому є розбіжності.

Проводимо заміри при виводі газу на номінальний режим. На вихідному валу – 500 обертів.

Зробимо висновок: робоча частота обертання вихідного вала редуктора має знаходитися в діапазоні 500-600 обертів за хвилину. Ці ж величини є розрахунковими.

Спеціально для тих, хто сумнівається і думає, що йому вдасться використовувати модель КК17 з мотоблоком, оснащеним редукторним ходозменшувачем - частота вібрації недостатня.

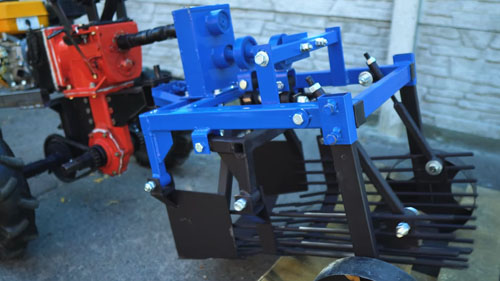

Картоплекопач вібраційний ZIRKA-105 під ВВП на мотоблок зі зменшувачем ходу, КК18

Даний картоплекопач створений спеціально для мотоблоків, оснащених шестеренчастим ходозменшувачем нашого виробництва. Незважаючи на однакову з попередньою моделлю конструкцію, він має редуктор з іншим передавальним відношенням. Редуктор має коефіцієнт 3,46, в ньому розміщені дві шестерні з кількістю зубців 15 і 25. Використовувати цю модель з мотоблоком, оснащеним ланцюговим ходозменшувачем, або без ходозменшувача не вийде.

Перед придбанням копача для мотоблоків, оснащених зменшувачами ходу інших виробників, перевіряйте передавальне відношення. Копач розрахований на ходозменшувач з передавальним 2,1.

Проведемо попередні розрахунки. Номінальна частота обертання двигуна 2500-3000 обертів за хвилину. Коефіцієнт редукції ходозменшувача 2,1. Отже, на ВВП мотоблока частота обертання становитиме до 1428 обертів за хвилину. Коефіцієнт редукції редуктора копача 3,46. Отримуємо на вторинному валу редуктора 1428/3,46 = 412 обертів. Як ми вже говорили вище, оптимальна частота обертання вторинного вала ВВП і вала картоплекопача становить 500-600 обертів.

Тобто при роботі слід виводити двигун на максимальні оберти. Проводимо заміри, частота ВВП склала 475 обертів. Розрахункова величина знаходиться в діапазоні 500-600 обертів. Тож потрібно додати газу, щоб було ідеально.
