Лопата-відвал для мінітрактора своїми руками
У зимовий час сільськогосподарську техніку задіюють при збиранні снігу. Щоб ефективно розчищати сніг за допомогою мінітрактору, потрібно укомплектувати його лопатою-відвалом. Лопату-відвал можна придбати готову чи зробити самостійно. Ми вирішили піти другим шляхом — виготовити самостійно. І у цьому відео покажемо весь процес виготовлення.

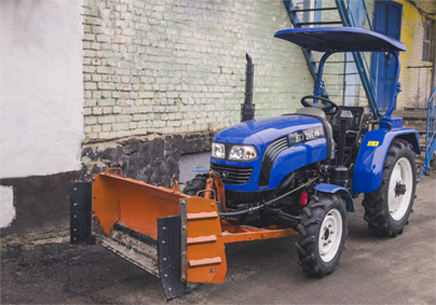

На фото нижче ви бачите нашу лопату-відвал, встановлену на мінітрактор ДТЗ-24. Використовуємо її вже другий рік і дуже задоволені. Можна сказати, конструкція перевірена часом.
Лопата-відвал складається з таких вузлів:
- Ківш.
- Поворотний кронштейн кріплення.
- Підйомний пристрій
Процес виготовлення ковша лопати-відвалу
Для виготовлення ковша ми використовували сталевий лист 1600 х 700 мм та товщиною 3 мм. Фактична висота ковша буде 600 мм, тому що вона буде вигнута. Щоб надати листу сталі згин, прокочуємо його через вальці. Якщо можливості цього немає, розумно пошукати вже зігнуту сталеву заготовку (наприклад, трубу, бочку) чи виготовити ківш з кількох сегментів.
Для надання ковшу жорсткості потрібно передбачити горизонтальні та вертикальні підсилювачі. Вертикальні підсилювачі виготовляємо із сталевого листа завтовшки 4 мм. В умовах підприємства заготівлі для підсилювачів вирізаємо за допомогою координатного плазмового різання, в гаражі на допомогу прийде болгарка.
Спочатку встановлюємо два крайні вертикальні підсилювачі. Після цього приварюємо центральний горизонтальний підсилювач зі швелера № 8. Для надійного кріплення демпфера та посилення нижньої кромки лопати-відвалу встановлюємо підсилювальну планку. Наша - зі зігнутого сталевого листа, ви можете виготовити зі швелера.
Тепер кріпимо проміжні вертикальні підсилювачі.
До правої частини ковша на центральний підсилювач приварюємо кронштейн для кріплення тяги кутового положення. Верхню частину ковша посилюємо сталевим куточком.

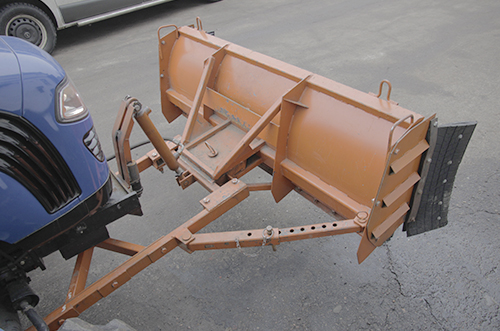

Поворотний кронштейн кріплення
Тепер потрібно забезпечити кріплення ковша до мінітрактора. Це здійснюється за допомогою поворотного кронштейна, що складається із двох частин. Основна частина на шарнірі кріпиться до рами мінітрактора, а приварена у відповідь до ковша. Основна частина складається з двох сталевих пластин товщиною 4 мм та підсилювачів з профільної труби.
Для виготовлення тракторної частини кронштейна застосовуємо сталевий профіль 60х30. По суті, це рама з профільної труби з підсилювачами та розпірками. На праву частину кронштейна кріпимо тягу на шарнірі. Вона потрібна для регулювання кутового положення лопати-відвалу.
Підйомний пристрій

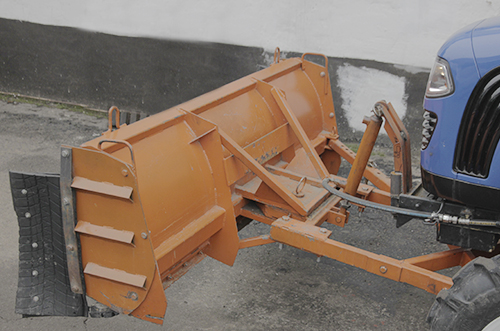

Для підйому та опускання лопати під час роботи виготовляємо підйомний пристрій. Головний елемент – це гідроциліндр. Для встановлення гідроциліндра на передню частину рами трактора встановлюємо кронштейн із сталевого куточка. Ви можете побачити його на цій фотографії.
Залишилося виготовити ніж та бічні стінки. Враховуючи, що доводиться очищати асфальт, потрібно прикріпити до нижньої частини ковша гумовий демпфер, ми його виготовили зі старої покришки. При необхідності виготовте бічні стіни, як ми зробили.
Лопата-відвал готова! Можна розпочинати роботу!
У цій статті ви могли побачити основні етапи виготовлення лопати-відвалу.
