Модернізований картоплекопач для мототрактора «Скаут Т-18». Новий натягувач для трясучки

У цій статті ми розповімо про зміни у способі підключення дворядного картоплекопача для мототрактора і згадаємо про вібраційний картоплекопач для мотоблока.

Почнемо з дворядного картоплекопача для мототрактора. Звучать запитання про те, чому ми не зробили транспортерний картоплекопач зі зміщенням, адже зразків у Ютубі багато. Справа в тому, що розробка і випуск нового виробу – непростий процес і кожен окремий умілець відповідає сам за себе, а виробник – за всі випущені вироби. Ніхто не зацікавлений у випуску сирого виробу, який буде нестабільно працювати.

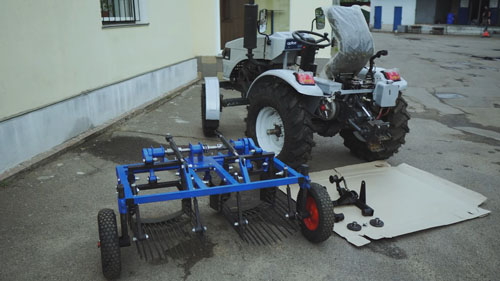

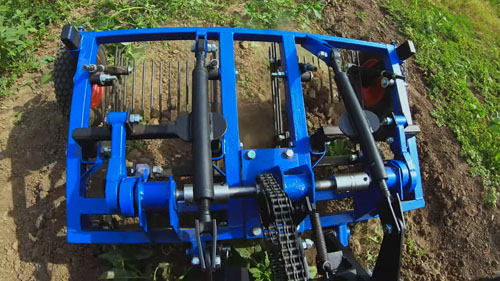

Але на даний момент ми вже презентували дворядний картоплекопач для мототрактора «Скаут». Він приводиться в дію від механізму приводу фрези, що максимально полегшує підключення та забезпечує ефективну роботу.

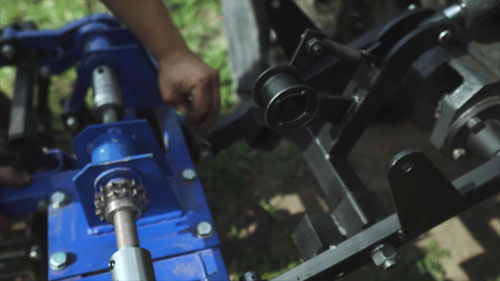

В одній з минулих статей ми показували достатньо складний процес установки. В конструкцію картоплекопача внесені незначні зміни, які значно прискорюють процес підготовки до роботи. Ми засікали час, і результат хороший – 50 хвилин. Для цього встановили на приводний механізм картоплекопача дворядну зірочку, сумісну зі зірочкою, встановленою в редукторі трактора і доповнили комплектацію дворядним ланцюгом.

Отже, згадаємо основні пункти установки.

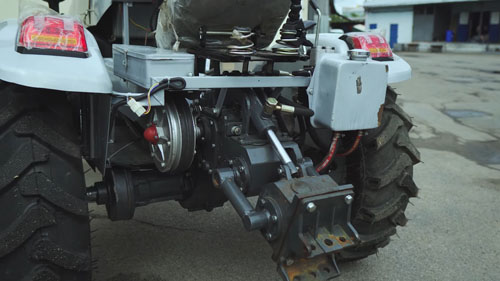

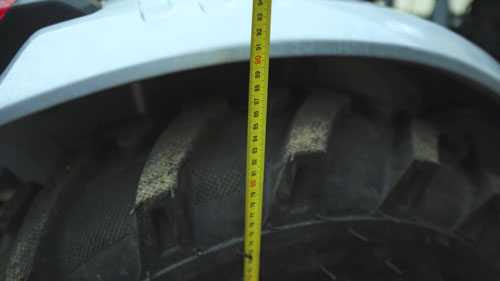

Картоплекопач розроблений для мототракторів «Скаут Т-18» та подібних. Для того, щоб перевірити можливість установки, розгляньте конструкцію механізму приводу фрези. Вона має бути аналогічна зображеній на фото. Також слід виміряти діаметр колеса трактора. Кріпильні кронштейни картоплекопача розраховані на діаметр колеса 840 мм.

Картоплекопач може використовуватись на мототракторах з редуктором іншого типу, але потрібно буде прикласти зусилля для його установки та адаптації під інший конструктив.

Установку починаємо з від’єднання гідроциліндру від причіпного вузла.

Потім знаходимо ланку зі замком і роз’єднуємо ланцюг.

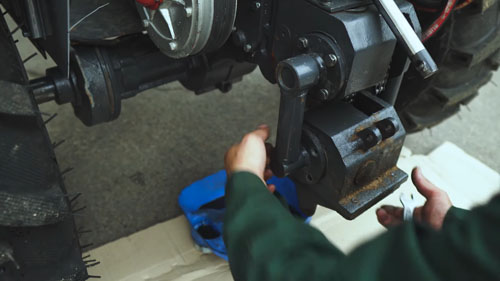

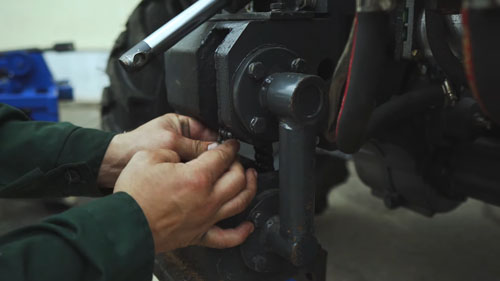

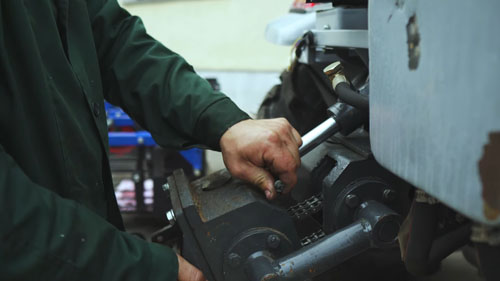

Відкручуємо фланці поворотних кронштейнів. З кожного боку слід відкрутити по 4 болти.

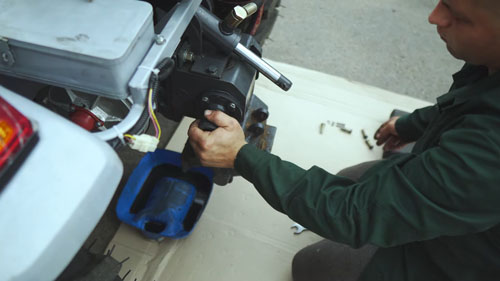

Знімаємо лівий кронштейн.

Прибираємо ланцюг з верхньої зірочки.

Знімаємо правий кронштейн разом із причіпним вузлом.

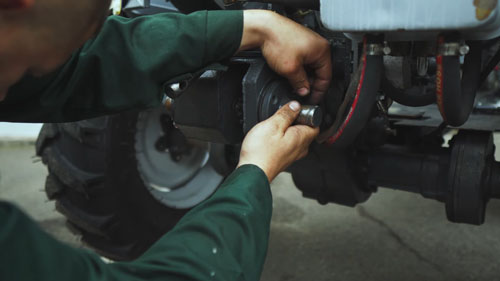

Відкручуємо фланці з півосями і замінюємо їх на ті, що в комплекті з копачем.

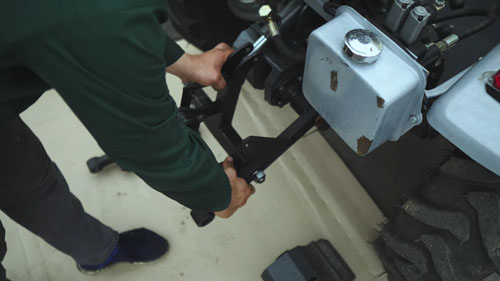

Підключення картоплекопача починаємо з установки поворотних кронштейнів. На новому виробі вони будуть прикручені до рами.

Установлюємо праву, а потім ліву частину. З’єднуємо кронштейни між собою.

Приєднуємо гідроциліндр.

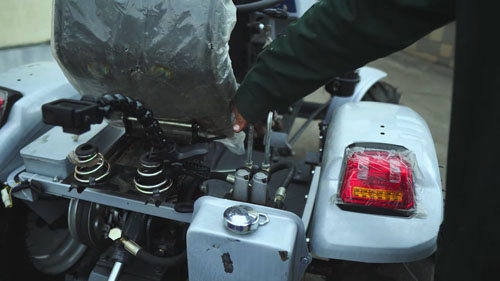

Включаємо плаваючий режим на гідророзподільнику.

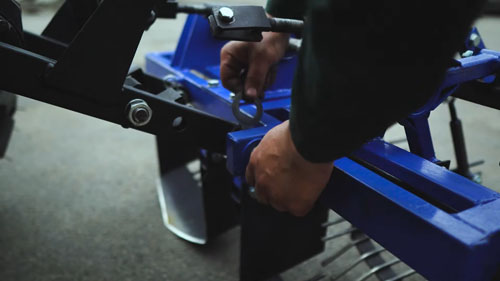

За допомогою пальців з’єднуємо раму картоплекопача з кронштейнами, встановленими на тракторі. Фіксуємо пальці за допомогою голчастих пружинних шплінтів.

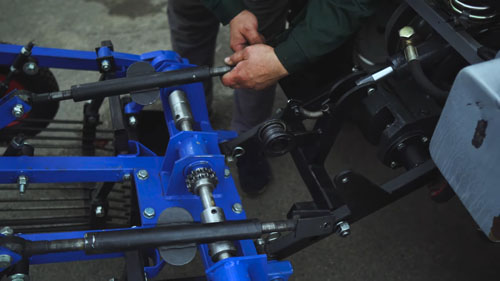

Піднімаємо картоплекопач і за допомогою регулювальних тяг кріпимо його до мототрактора. Таким чином маємо чотири точки кріплення.

Завдяки регулюванню на кронштейнах ми маємо можливість полегшити з’єднання ланцюга.

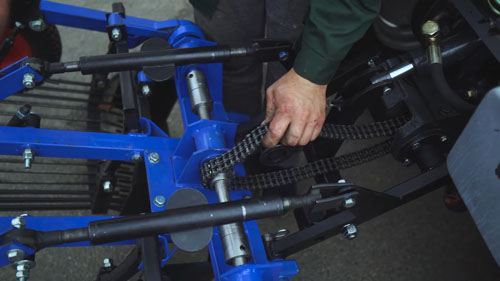

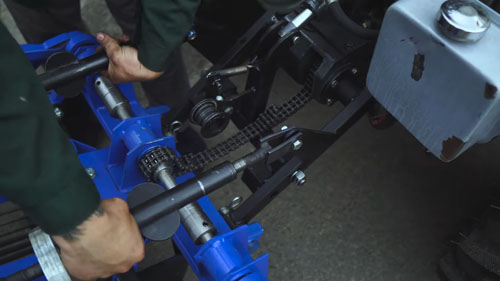

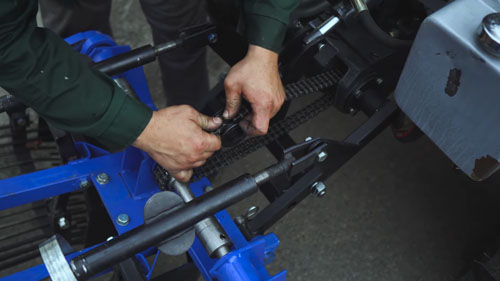

Заводимо ланцюг у механізм приводу. Можливо, для цього потрібно буде прокатати трактор вперед та використати в якості направляючої смужку з жерсті. З’єднуємо ланцюг за допомогою замка.

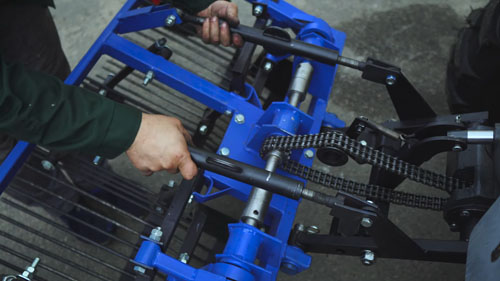

За допомогою регулювальних тяг налаштовуємо положення картоплекопача.

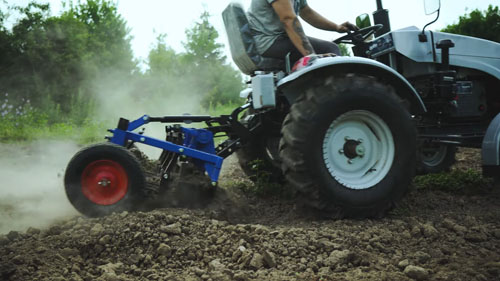

Варто відзначити, що ця модель має конструкцію, аналогічну з дворядним картоплекопачем для мінітрактора з приводом від вала відбору потужності. Картоплекопач успішно пройшов ресурсні випробування і вже є у продажу.

Підведемо підсумки і перерахуємо переваги нової моделі картоплекопача для мототрактора.

Дворядне виконання дозволяє прискорити процес вибирання та знизити витрати палива. Підключення до механізму приводу фрези забезпечує максимально ефективну роботу та надійне чотириточкове кріплення картоплекопача до мототрактора. Установка картоплекопача вдосконалена і весь процес триває близько години.

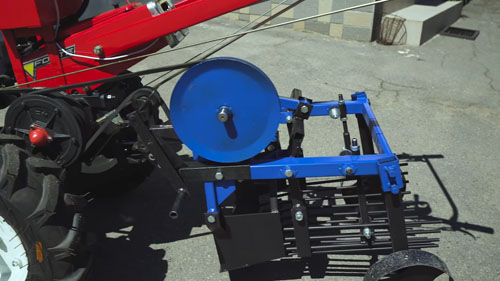

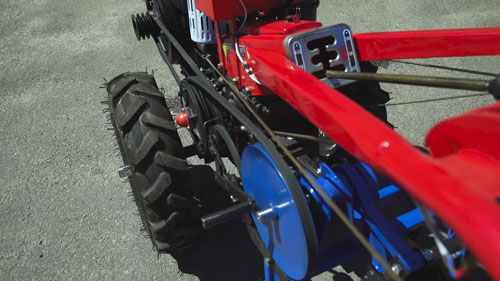

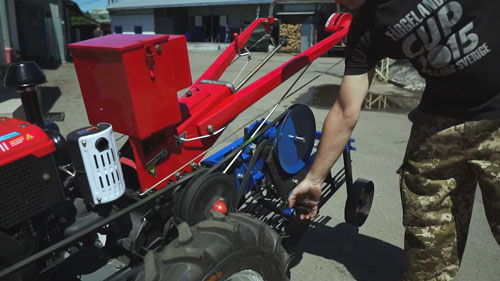

А зараз перейдемо до другої частини. Хочемо нагадати про ще один варіант натягувача ременя для вібраційного картоплекопача. Натягувач оснащено механізмом відключення приводу картоплекопача.

За бажанням замовника транспортерний картоплекопач може бути також оснащено цим натягувачем. Для установки буде необхідна додаткова скоба, яка забезпечить надійне кріплення натягувача до рами.

Натягувач з механізмом відключення має наступні переваги:

відключення механізму приводу картоплекопача полегшує запуск мотоблока і підвищує безпеку при роботі;
важільний механізм натягувача спрощує процес установки приводного ременя.
