Перед тим, як купити плуг для мототрактора, потрібно з'ясувати ряд параметрів і на основі отриманих даних прийняти рішення про можливість використання плуга ПЛ7 з конкретною моделлю трактора. Параметри на які потрібно звернути увагу насамперед - це тип причіпного вузла, висота його розташування та колія мототрактора. Плуг ПЛ7 розроблений для використання з мототракторами, виготовленими з мотоблоків з двигунами водяного охолодження. Також може бути використаний із заводськими мототракторами зі подібними характеристиками. Після вибору плуга необхідно правильно його налаштувати. Налаштування плуга для мототрактора подібне до налаштування плуга для мінітрактора і в цій статті ми будемо посилатися на неї.

Область застосування плуга для мототрактора ПЛ7

Плуг оснащений причіпним вузлом типовим для мотоблоків із двигуном водяного охолодження. Як приклад можна навести мотоблок Zirka-61.

Мал. 1 Плуг приєднаний до мототрактора

Колія мотоблоку "Zirka-61" та подібних - 700 мм. Відстань між гумовими покришками коліс – 550 мм. Для перевірки допустимої відстані між колесами ми встановили плуг на мототрактор.

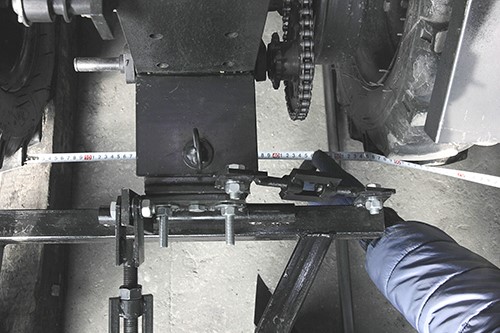

Мал. 2 Відстань між колесами – 550 мм

Збільшення діапазону використання плуга обмежено діапазоном регулювання другого корпусу. Фактичним обмежувачем є кронштейн кріплення поздовжнього талрепу, це видно на фото.

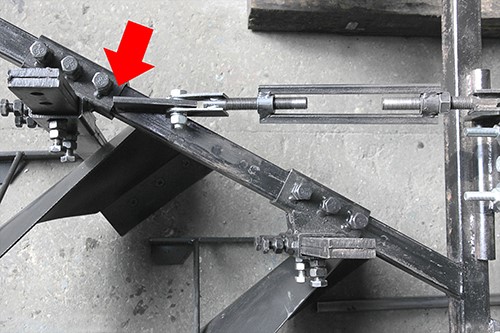

Мал. 3 Другий корпус плуга впирається в кронштейн поздовжнього талрепу

Область застосування плуга для мототрактора обмежена відстанню між внутрішніми поверхнями коліс. Зробимо розрахунок максимально-допустимої величини цього параметра. Для цього зсуваємо другий корпус до обмежуючого кронштейна і виставляємо перший корпус плуга відповідно до ширини захвату 300 мм. Після перенастроювання перший корпус плуга зрушив щодо осі мототрактора на 35 мм. Отже, можливе збільшення колії складає 70 мм. Це видно на фотографії. Таким чином, максимальна відстань між колесами мототракторів, з якими можна використовувати плуг ПЛ7 - 620 мм. Колію можна обчислити виходячи з товщини колеса.

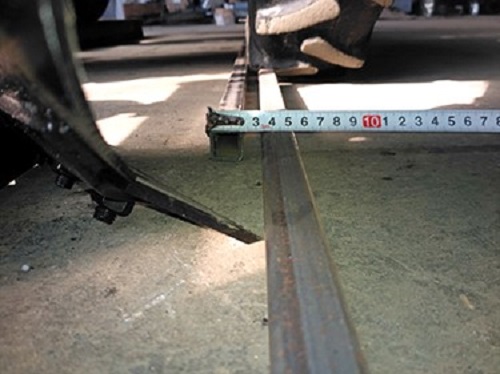

Мал. 4 Перший корпус зрушив на 35 мм

Налаштування плуга для мототрактора

1. Перед тим як розпочати налаштування плуга для мототрактора, приєднуємо його на трактор. Після цього піднімаємо ліві колеса на висоту, що відповідає глибині оранки. Максимальна глибина оранки для плуга ПЛ7 – 150 мм.

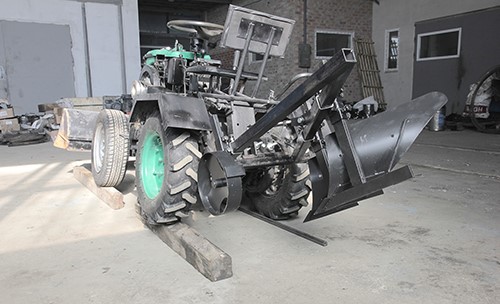

Мал. 5 Ліві колеса трактора на брусках

2. Опускаємо плуг та виставляємо положення опорного колеса. Воно має бути розташоване між першим та другим корпусом або ближче до переднього корпусу плуга.

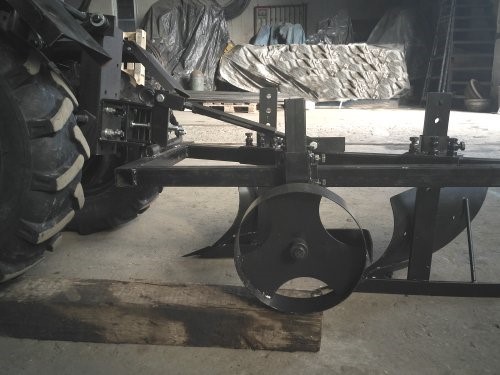

Мал. 6 Опорне колесо

3. За допомогою регулювального талрепа налаштовуємо горизонтальне положення рами плуга у поперечній площині.

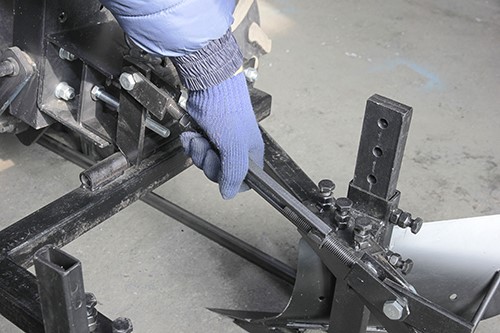

Мал. 7 Поперечний талреп

4. Поздовжнім талрепом виставляємо горизонтальне положення рами плуга в поздовжній площині.

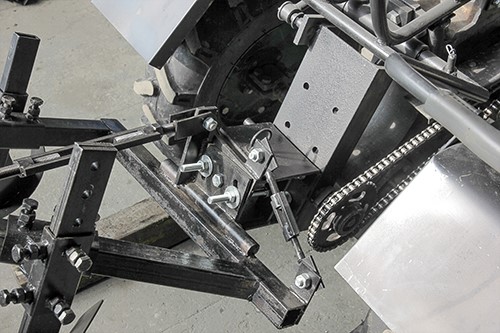

Мал. 8 Поздовжній талреп

5. Зсуваємо перший корпус плуга до умовної проекції краю борозни. Другий корпус виставляємо по першому, дотримуючись вимог до ширини захоплення.

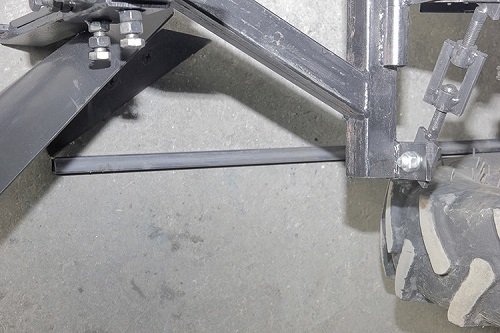

Мал. 9 Виставлено перший корпус

6. При необхідності, регулюємо висоту розташування корпусів плуга щодо рами, домагаємося прилягання лемешів до основи (підлоги, асфальту тощо). П'ята польової дошки повинна бути трохи піднята, як на фото.

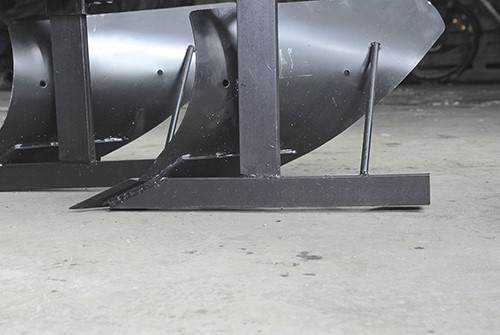

Мал. 10 П'ята польової дошки піднята

Після закінчення всіх робіт слід надійно затягнути всі кріпильні з'єднання. Під час практичної роботи на польовій ділянці потрібно бути готовим до коригування налаштувань плуга для мототрактора.
