Універсальна регулювальна зчіпка для мотоблоків Мотор Січ і ZIRKA-61
У цій статті ми розкажемо про нову модель зчіпки в нашому асортименті.
Зчіпка може використовуватися з важкими мотоблоками китайського виробництва і мотоблоками «Мотор Січ».
Розглянемо її конструкцію.

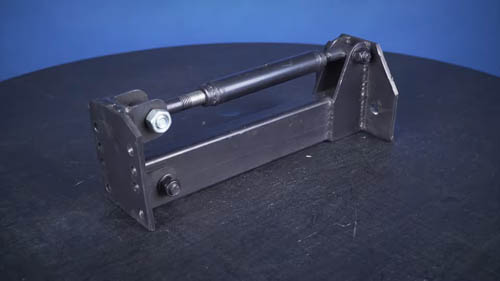

Головний вузол ‒ власне зчіпка з посиленим регулювальним талрепом ‒ має уніфіковану конструкцію завдяки знімній передній частині та універсальній монтажній пластині на задній частині. Монтажна пластина має набір отворів, до яких кріпляться різні перехідники.
Довжина зчіпки ‒ 370 мм.

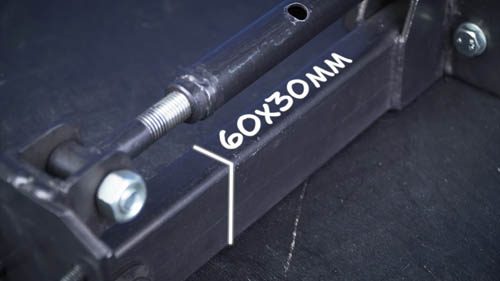

В її основі сталевий профіль перерізом 60 × 30 мм. Кріпильні пластини виготовлені із листової сталі товщиною 6 мм.
Кілька слів про передню частину зчіпки. Ця конструкція використовується у всіх наших зчіпках. За запитом клієнта зчіпка може комплектуватися не лише передніми частинами, які вже представлені в каталозі нашого сайту, але і передньою частиною для установки на мотоблоки «Мотор Січ».

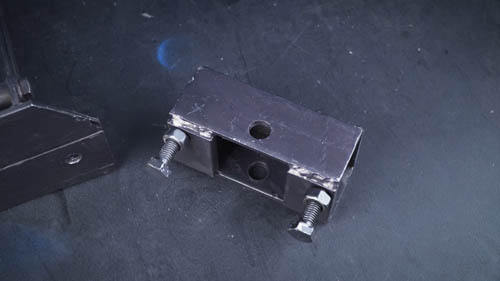

Оскільки передня частина зчіпки для мотоблока «Мотор Січ» ‒ це новий виріб, зразу даємо технічні характеристики. Вона виготовлена з листової сталі товщиною 6 мм. Елементи передньої частини з розпірними болтами виготовлені зі сталевої смуги товщиною 10 мм.
Вузол має два розпірних болти і отвір під палець діаметром 16 мм.
Габарити
- Ширина ‒ 140 мм.
- Висота ‒ 70 мм.
- Глибина ‒ 60 мм.
Повернемося до зчіпки. Далі розглянемо можливі варіанти комплектування.
Як вже було сказано, задня монтажна пластина має набір отворів. Розглянемо варіанти додаткових кронштейнів і вкажемо призначення кожного з них.

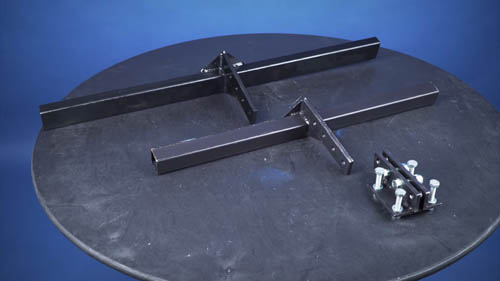

Кронштейн кріплення зчіпки зі сталевою стійкою
В нашому каталозі подібні стійки мають такі вироби: подвійна мотоблочна зчіпка СЦ5; підгортач-пропольник економ ПД9 і дисковий підгортач (360 мм) на подвійній зчіпці ПД6. Окремої уваги варта подвійна зчіпка СЦ5, яку можна комплектувати різними знаряддями: плоскорізами, плоскорізами-розпушувачами, дисковими і стріловидними підгортачами.
Кріплення під стійку і профіль 40 × 40 мм.

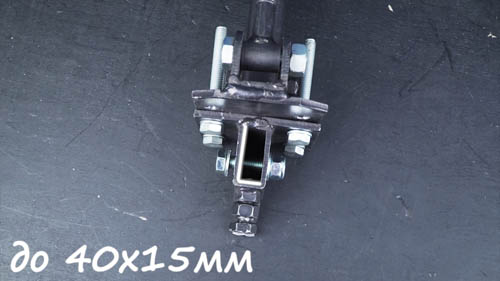

Наступне кріплення насамперед призначене для кріплення одного знаряддя, розраховане на стійку перерізом до 40 × 15 мм, але завдяки комплектації болтами довжиною 80 мм дозволяє закріпити на стійку сталевий профіль 40 × 40 мм. В цьому випадку для кріплення знарядь необхідно застосовувати замкові кріплення, які використовуються в ПД9 і ПД6. Відповідно, замки дають можливість зібрати аналоги цих знарядь на основі посиленої універсальної зчіпки.

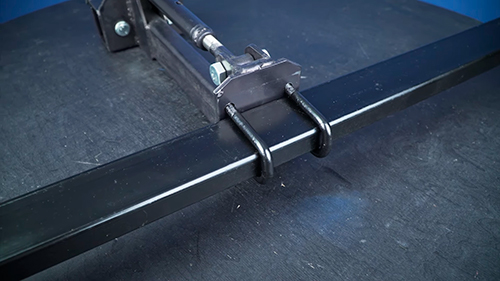

Кріплення під сталевий профіль 60 × 30 мм.
Крім цього, за допомогою двох ярм можливо приєднати до зчіпки сталевий профіль 60 × 30 мм. В такому випадку на профіль можна встановити всі варіанти комплектації, доступні для подвійної зчіпки для мотоблока СЦ5.
Зараз це дослідний зразок. Варіантів кріплення декілька. А які кріплення хочете мати в своєму арсеналі ви?
Якщо виріб вас зацікавив, напишіть про це в коментарях. Ми обов’язково врахуємо слушні побажання!
