Одним із корисних рішень для модернізації мототракторів стала розробка та здійснення ПП Крючков серійного виробництва триточкової навісної системи для мототракторів Скаут.

Використання цієї системи дає можливість розширити функціональність та можливості регулювання даного трактора.

Основні вузли навісної системи

• каркас;

• кронштейн гідроциліндра;
• хрестовина;
• важелі;
• талреп короткий;
• талреп із приєднувальним вузлом;
• вертикальний талреп.

Послідовність встановлення навісної системи на мототрактор Скаут Т-18

Для початку необхідно розібрати причіпний вузол мототрактора та від'єднати від нього гідроциліндр. Далі потрібно замінити заводський кронштейн гідроциліндра кронштейном із комплекту навісної системи, закріпити його за допомогою болтового з'єднання та з'єднати причіпний вузол трактора зі штоком гідроциліндра.

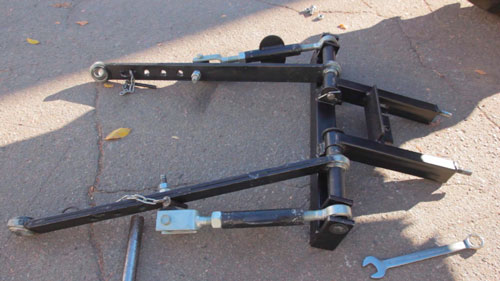

Потім треба встановити талреп з приєднувальним вузлом та важелями на вал каркаса навісної системи, попутно встановлюючи необхідні проставки та шайби. Вал фіксують за допомогою шплінту. Після цього з'єднують важелі з талрепами та закріплюють болтами. Конструкцію, що вийшла, встановлюють на трактор з надійною фіксацією.

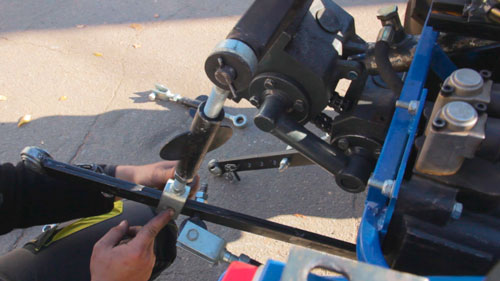

Коли основа триточкової навісної системи зібрана та закріплена, потрібно зняти плиту причіпного вузла мототрактора та на її місце встановити хрестовину. У верхній точці хрестовини встановлюють короткий талреп. Його фіксують за допомогою пальця, палець шплінтують. На поперечину хрестовини встановлюють вертикальні талрепи. Їх також потрібно зашплінтувати та прикрутити до важелів.

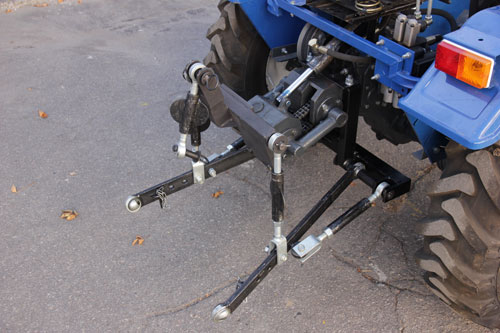

На цьому процес збирання триточкової навісної системи для мототрактора Скаут Т-18 можна вважати завершеним.
